请设计一位移传感器,画出其结构示意图并说明其工作原理和工作过程。(传感器和方法不限)
请设计一位移传感器,画出其结构示意图并说明其工作原理和工作过程。(传感器和方法不限)
发布时间：2025-05-18 11:33:49
请在 下方输入 要搜索的题目：
推荐参考答案 (
由 快搜搜题库 官方老师解答 )

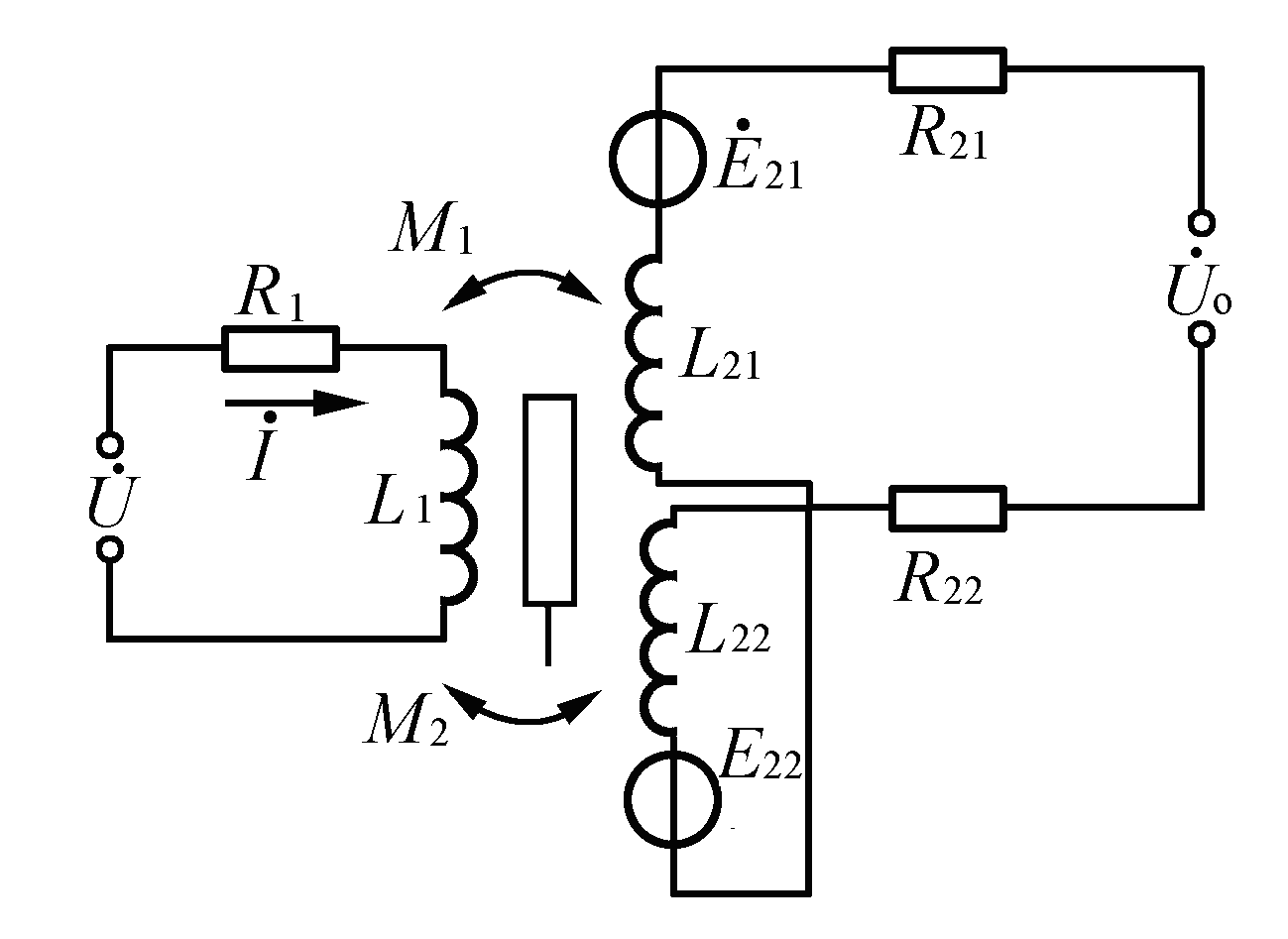

答案：解:(1)主要由1为线圈(1个初级线圈和2个次级线圈)、2为衔铁和3为弹性元件组成。其工作原理:通过差动变压器式传感器与弹性元件相结合用来测量力。当力作用于传感器时,具有缸体状空心截面的弹性元件变形,衔铁相对线圈上下移动使互感变化,产生正比于力F的输出电压。这种传感器的优点是承受轴向力时,应力分布均匀;当长径比较小时,受横向偏心分力的影响也较小。(6分)(2)两个线圈在电桥电路中的接法如下图。(6分)在理想情况下的开路输出电压:
(2分)
(2分)
