试用一个先导型溢流阀、两个远程调压阀和两个二位电磁换向阀组成一个三级调压且能卸载的回路,画出回路图并简述工作原理。
试用一个先导型溢流阀、两个远程调压阀和两个二位电磁换向阀组成一个三级调压且能卸载的回路,画出回路图并简述工作原理。
发布时间：2025-05-25 19:47:14
请在 下方输入 要搜索的题目：
推荐参考答案 (
由 快搜搜题库 官方老师解答 )

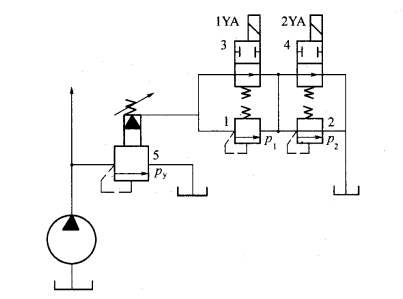

答案：答案:解:由上述液压元件构成能实现三级调压且能卸载的回路有多种形式,其中之一如图所示。
该回路三级调压、卸载的原理如下。在图示工况:当电磁铁1YA、2YA失电时,先导型溢流阀5的遥控口经阀3、阀4直通接通油箱,溢流阀5主油路全开,液压泵卸载;当电磁铁1YA得电、2YA失电时,先导型溢流阀5的遥控口接远程调压阀1,泵的出口压力由调压阀1调定为
;当电磁铁1YA失电、2AY得电时,先导型溢流阀5的遥控口经阀3接远程调压阀2,泵的出口压力由调压阀2调定为
;当电磁铁1YA、2YA得电时,远程调压阀1、2串联在阀5的遥控口,调压阀2的进口压力
经阀1的弹簧腔泄油通道反馈作用在阀1的弹簧端,因此溢流阀1的进口压力增大为(
),泵的出口压力
由调压阀1,调压阀2共同调定。(1)先导型溢流阀5的先导阀调整压力
,应大于
,
为回路最高安全压力。(2)第三级压力
由调压阀1和调压阀2共同调定。
该回路三级调压、卸载的原理如下。在图示工况:当电磁铁1YA、2YA失电时,先导型溢流阀5的遥控口经阀3、阀4直通接通油箱,溢流阀5主油路全开,液压泵卸载;当电磁铁1YA得电、2YA失电时,先导型溢流阀5的遥控口接远程调压阀1,泵的出口压力由调压阀1调定为;当电磁铁1YA失电、2AY得电时,先导型溢流阀5的遥控口经阀3接远程调压阀2,泵的出口压力由调压阀2调定为;当电磁铁1YA、2YA得电时,远程调压阀1、2串联在阀5的遥控口,调压阀2的进口压力经阀1的弹簧腔泄油通道反馈作用在阀1的弹簧端,因此溢流阀1的进口压力增大为(),泵的出口压力由调压阀1,调压阀2共同调定。(1)先导型溢流阀5的先导阀调整压力,应大于,为回路最高安全压力。(2)第三级压力由调压阀1和调压阀2共同调定。
