4.试判断如图所示三个电路是否具有正常的放大作用?设双极型三极管为硅管,B=50° Vcc( 12V)图
4.试判断如图所示三个电路是否具有正常的放大作用?设双极型三极管为硅管,B=50° Vcc( 12V)图
发布时间：2025-08-15 15:23:40
请在 下方输入 要搜索的题目：
推荐参考答案 (
由 快搜搜题库 官方老师解答 )

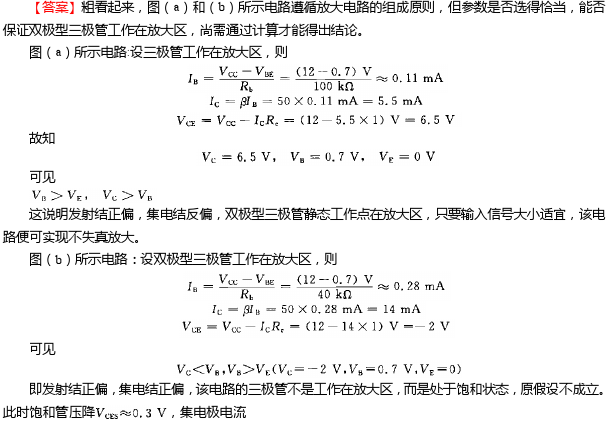

答案：
