实验桌上有如下器材:符合实验要求的电源一个、符合实验要求的电流表和电压表各一支、开关一个、各种阻值已知的定值电阻和导线若干, 请你设计一个实验证明:“串联电路中加在导体两端的电压与导体的阻值成正比”。(1)实验电路图:(1分)(2)实验步骤:(2分)
实验桌上有如下器材:符合实验要求的电源一个、符合实验要求的电流表和电压表各一支、开关一个、各种阻值已知的定值电阻和导线若干, 请你设计一个实验证明:“串联电路中加在导体两端的电压与导体的阻值成正比”。(1)实验电路图:(1分)(2)实验步骤:(2分)
发布时间：2025-03-13 14:51:46

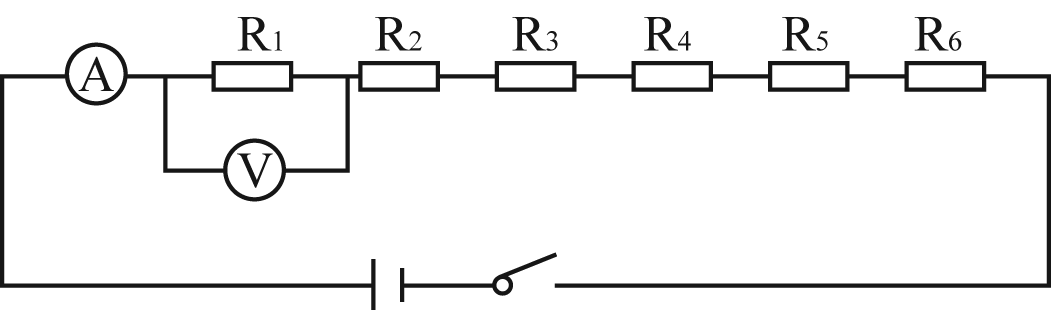

(2)①按电路图连接好电路。②把电压表并在R的两端,记录电流表、电压表的示数I、U和电阻的阻值R并把实验数据记入表格中。③把电压表依次并在R1 、R1…R1两端,并分别记录电流表、电压表的示数和电阻的阻值并把实验数据记入表格中。
