10cm厚钢板内部缺陷检测;
10cm厚钢板内部缺陷检测;
发布时间：2025-05-16 15:21:17
请在 下方输入 要搜索的题目：
推荐参考答案 (
由 快搜搜题库 官方老师解答 )
答案：缺陷性质的测定及波形特征分析:工业超声波探伤室脉冲(A型)显示,缺陷信息知识脉冲电信号,就其原理是不能显示缺陷性质的,要对缺陷定性不仅凭籍脉冲信号而要凭籍掌握的冶炼、轧制生产工艺和金属热处理基本知识分析产生缺陷的规律性,结合缺陷波、底波的波形特征进行估判。分层:缺陷波形整齐均匀、波峰陡直,大面积分层只有缺陷回波,无底波,指示长度长;小面积分层有缺陷波,底波降低或消失,有一定长度。分层大多在钢板中部,平行于钢板表面对测定方向性很强,垂直检测时(从钢板侧面)不易探到。折叠:存在钢板表面或近表面由于声波进场区干扰,不一定有底波,但始脉冲加宽可借助横波斜探头判定;存在进场区以外的折叠有缺陷波,无底波或有底波与缺陷走向有关。夹杂:缺陷波分散位置不定,一片片地出现,波形紊乱无序,脉冲迟缓,如是非金属夹杂,严重时吸收声波造成无缺陷波,无底波,轻微时波峰降低加宽迟缓,不一定有底波。裂纹:小裂纹(白点)反射波密集、波峰强烈尖锐、移动探头时波峰此起彼伏,十分活跃,有底波;大裂纹时缺陷反射波强烈,无底波。裂纹是沿钢板金属组织的晶界延伸扩展,对探伤方向性要求不强,从钢板四面都能探测道缺陷。

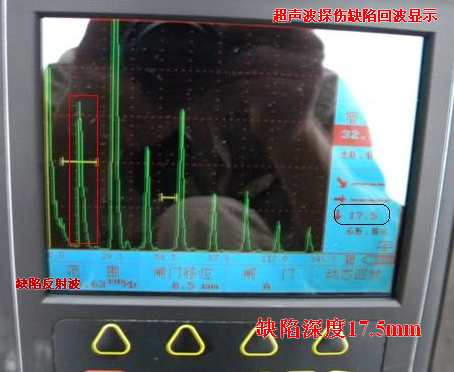

例图2 超声波缺陷回波显示

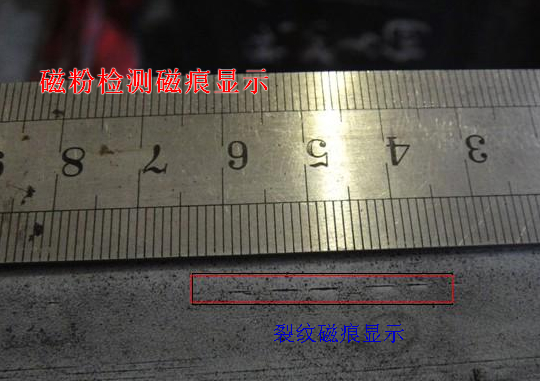

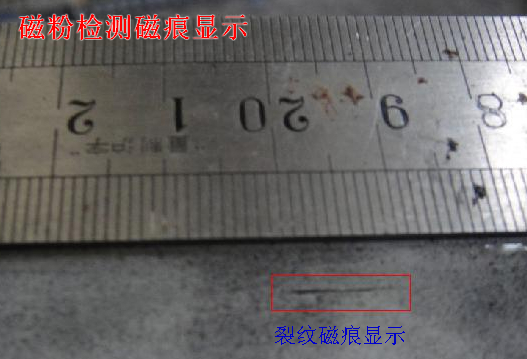

例图2.2 磁粉检测磁痕显示
例图2 超声波缺陷回波显示 例图2.2 磁粉检测磁痕显示
