用八选一数据选择器T576实现函数F。F（A、B、C、D）=Σm（2，3，4，5，8，9，10，11，12，15）
用八选一数据选择器T576实现函数F。F（
A、
B、
C、D）=Σm（2，3，4，5，8，9，10，11，12，15）
发布时间：2025-06-24 20:01:24
请在 下方输入 要搜索的题目：
推荐参考答案 (
由 快搜搜题库 官方老师解答 )
答案：由于八选一数据选择器的地址输入（通道选择）信号有：A2 A1 A0三个。 因此将ABC三个变量做地址输入信号，而D作为数据输入。因而实现函数F的关键是根据函数式确定数据输入D0 ～D7 求数据输入D0～D7可以采用代数法也可采用卡诺图来求 本题采用卡诺图法来求：

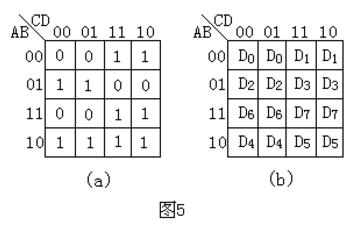

1.首先分别画出函数和选择器的卡诺图如图5（a）、（b）。
图（b）为取A、B、C作地址选择画出的选择器卡诺图，当ABC由000～111变化，其相应的输出数据为D0～D7，因此反映在卡诺图上相应的方格分别填入D0～D7，其余的一个变量D可组成余函数。
对照图5（a）和（b）可确定D0～D7，其方法是：
图（b）中Di对应于图（a）中的方格内全为1，则此Di= 1；反之，若方格内全为0，则Di= 0。
图（b）中Di对应于图（a）中的方格内有0也有1，则Di应为1格对应的输入变量的积之和（此积之和式中只能含余下变量D）。

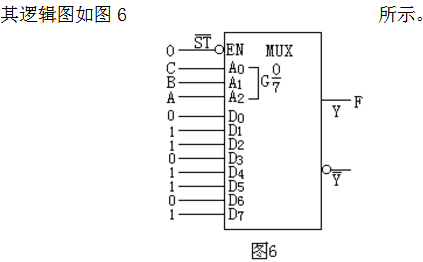

由此得Di为 D0=0 D1=1 D2=1 D3=0 D4=1 D5=1 D6=0 D7=1
1.首先分别画出函数和选择器的卡诺图如图5（a）、（b）。
图（b）为取A、B、C作地址选择画出的选择器卡诺图，当ABC由000～111变化，其相应的输出数据为D0～D7，因此反映在卡诺图上相应的方格分别填入D0～D7，其余的一个变量D可组成余函数。对照图5（a）和（b）可确定D0～D7，其方法是：
图（b）中Di对应于图（a）中的方格内全为1，则此Di= 1；反之，若方格内全为0，则Di= 0。
图（b）中Di对应于图（a）中的方格内有0也有1，则Di应为1格对应的输入变量的积之和（此积之和式中只能含余下变量D）。
由此得Di为 D0=0 D1=1 D2=1 D3=0 D4=1 D5=1 D6=0 D7=1
